上圖為直流電機的俯視圖，關于直流電機做發電機使用的時候，有以下幾點要注意：

(1)因為電樞導磁，故圖中線圈內部(黑色)不存在電磁感應現象。磁場只存在于電樞外部和電樞鐵芯中。

(2)電刷與正負極出線固定，換向器隨轉子做逆時針運動，如圖。

(3)一般來說一個換向器對一個電刷，也有3個左右換向器對一個電刷。

結論：

(1)關于直流電機做發電機時候正負極的判斷：藍色鐵芯導慈，故圖中黑色部分不存在磁場，所以只在藍色鐵芯外做切割磁感線運動，故電動勢只產生于藍色鐵芯外部。

然后圖中逆時方向運動，電動勢如圖所示，以圖中正極為例的話，電動勢流向電刷，再由電刷流向外部電路，這和正極的特點一樣，故為正極。同理可知右邊部分為負極。

(2)輸出電動勢為關聯各換向片的電動勢和，此處關聯是感應電動勢方向與正負極關聯。

(3)關于正負極為什么位于圖中位置時，所得電動勢最大，是因為如果不是圖中的位置，會有正負電動勢在同一極的關聯方向相互抵消。

直流發電機是機械能轉換為直流電能的電氣設備。

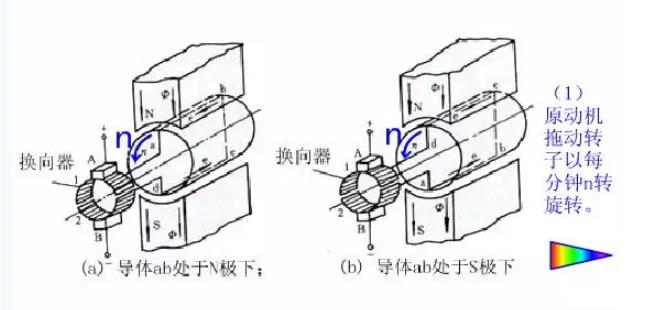

設原動機拖動轉子以每分轉n轉轉動；

電機內部的固定部分要有磁場。這個磁場可以是如圖示的磁鐵也可以是磁極鐵心上繞套線圈，再通過直流電產生磁場。

其中 If 稱之為勵磁電流。這種線圈每個磁極上有一個，也就是，電機有幾個磁極就有幾個勵磁線圈，這幾個線圈串聯（或并聯）起來就構成了勵磁繞組。這里要注意各線圈通過電流的方向不可出錯。在以上條件下環外導體將感應電勢，其大小與磁通密度 B 、導體的有效長度 l 和導體切割磁場速度 v 三者的乘積成正比，其方向用右手定則判斷。
